Velikost slova minipočítače PDP-8 je 12 bitů, a základní velikost paměti je 4K slov. Procesor počítače obsahuje 3 registry:

PC — čítač programu, 12 bitů
AC — akumulátor, 12 bitů
L — link bit, 1 bit, udržuje 13-tý bit výsledku sčítání, v dnešní terminologii by byl nazývaný C (Carry)

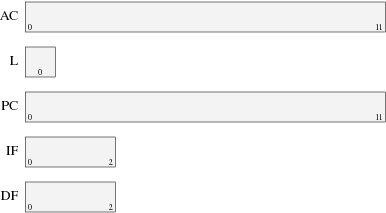

Obrázek 63.4. Registry PDP-8 přístupné programátorovi

TBD

Obrázek 63.5. Instrukční slovo PDP-8

 _ _ _ _ _ _ _ _ _ _ _ _
|_|_|_|_|_|_|_|_|_|_|_|_|
|     | | |             |
|  op |i|z|    addr     |

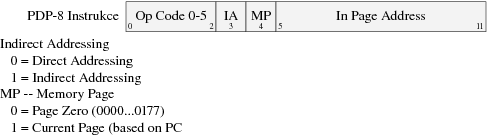

Obrázek 63.6. Formát instrukčního slova PDP-8

Obrázek 63.7. Základní formát instrukčního slova PDP-8

  0   1   2   3   4   5   6   7   8   9  10  11
+---+---+---+---+---+---+---+---+---+---+---+---+
|OP CODE 0-5|IA |MP |          Address          |
+---+---+---+---+---+---+---+---+---+---+---+---+
              |   |        In page address
              |   |
              |   `------- MEMORY PAGE
              |             0 = PAGE ZERO (0000…0177)
              |             1 = CURRENT PAGE (based on PC)
              |
              `----------- INDIRECT ADDRESSING
                            0 = DIRECT
                            1 = INDIRECT

pole / bit	význam
op	operační kód
ia	indirect bit (0 = direct, 1 = indirect)
zp	page bit (0 = zero page, 1 = current page)
addr	adresa v stránce

Tabulka 63.5. Základní instrukce PDP-8

kód	název	popis
000	AND	logical AND: operand ∧ AC → AC
001	TAD	2's complement add: operand + <L,AC> → <L,AC>
010	ISZ	increment operand and skip if zero
011	DCA	deposit and clear AC: AC → paměť, 0 → AC
100	JMS	skok do podprogramu
101	JMP	skok
110	IOT	in-out transfer, manipulaces v/v zařízeními
111	OPR	mikrokódovaná operace

ISZ a další přeskokové instrukce podmíněně přeskočí následující instrukci.

Instrukce volání podprogramu JMS ukládá návratovou adresu (aktuální hodnotu PC) do prvního slova podprogramu. Návrat z podporgarmu je přes nepřímý skok na tuto uloženou adresu.

V dokumentu 690304 Proposed PDP-11 Re-Organization jsem našel následující informaci vypovídající jak často jsou použity jednotlivé instrukce v programu FOCAL-8. Zběžným pohledem je vidět že součástí tabulky není instrukce ISZ. Proč to nevím ale nedovedu si představit program bez této instrukce.

Tabulka 63.6. Četnosti užití instrukcí v programu FOCAL-8

Instrukce	počet _OCT	počet _DEC
AND	500	320
TAD	1000	512
DCA	200	128
JMS	500	320
JMP	600	384
IOT	20	16
OPR1	300	192
OPR2	400	256
