47.2.2. Display pro mobil Nokia 3310/3330

Odkazy:

Kde se dá display sehnat:

Konstrukce:

Technické parametry:

V tomto mobilu je použit displej Phillips PCD8544.

Popis signálů

Vdd
Napájecí napětí 2.7 - 3.3V.
SCLK — serial clock input
SDIN — serial data input
D/!C — data/!command
!SCE — chip enable
GND
Zem, 0V.
Vout
Mezi tento vývod a GND se připojí elektrolytický kondenzátor o kapacitě 1 až 10 µF
!RES — external reset input

Po připojení jednoho vzorku displeje k MCU a pokusu jej oživit jsem mimo jiné narazil na problém posunutého obrazu. Na první pohled to vypadalo, jako by displej zobrazoval o 3 řádky níž než by měl. Po důkladném prozkoumání jesm pojal podezření jenž se potvrdilo. Můj vzorek má zcela jiný řadič než js původní PCD8544 a to ST7548T. Tento řadič obslouží displeje až do velikosti 102*66 bodů.

Zapojení vývodů displeje Nokia 3310. Při pohledu ze zadu displeje, kdy konektor je nahoře, jsou kontakty číslované z leva do prava.

  1. Vdd
  2. Sck
  3. Sdin
  4. D/C
  5. Sce
  6. Gnd
  7. Vout
  8. Res

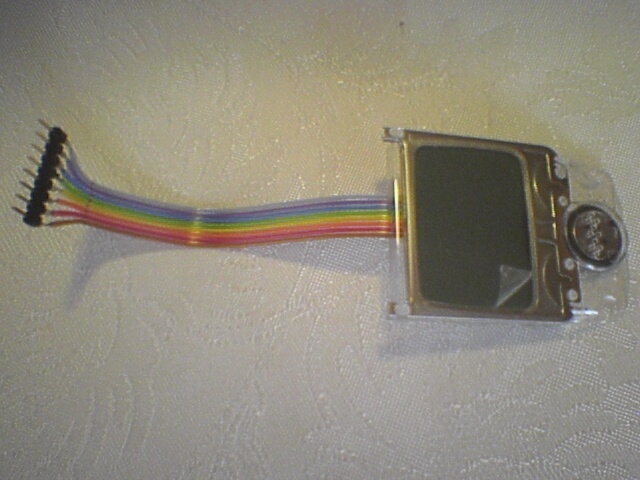

Obrázek 47.1. Ukázka displeje z Nokia 3310

Ukázka displeje z Nokia 3310

Tabulka 47.3. Zapojení vývodů Nokia3310 na připájeném plochém vodiči

barvasignál
hnědáVdd
červenáSck
oranžováSdin
žlutáD/C
zelenáSce
modráGND
fialováVout
šedáRes

Veškerá komunikace s displejem se odehrává na vodičích !SCE, D/!C, SCLK, SDIN a RES. Vývod GND je spojen se zemí, na pájecí napětí cca 3V je přivedeno na Vcc a mezi Vout a GND se připojí elektrolytický kondenzátor o kapacitě 1 až 10µF.

Tabulka 47.4. Připojení displeje k MCU AVR

displej
VDD+3V
SCLKSCK
SDINMOSI
D/!C
SCE!SS
GNDGND
VOUTelyt.kond. 1-10 µF proti GND
!RST

Pokud chceme použít vnitřní SPI hardware, tak zálečí na připojení vývodů SCK-SCLK, MOSI-SDIN, u ostatních vy měly stačit libovolné volné piny.

Obrázek 47.2. Připojení N3310 k ATtiny461

                                              +3V -----| VDD
                                 PA2 (SCK) ------------| Sck
                                 PA0 (MOSI,DI,SDA) ----| Sdin
                                                       | D/C
                                                       | Sce
                                    GND ----+----------| GND
                                            +---| |----| Vout
                                                       | Res


                                    +----+--+----+                                            +----
     (MOSI/DI/SDA/!OC1A/PCINT8) PB0 | 1  +--+  20| PA0 (ADC0/DI/SDA/PCINT0)                   | VDD
          (MISO/DO/OC1A/PCINT9) PB1 | 2        19| PA1 (ADC1/DO/PCINT1)
    (SCK/USCK/SCL/!OC1B/PCINT10 PB2 | 3        18| PA2 (ADC2/INT1/USCK/SCL/PCINT2)
                 (OC1B/PCINT11) PB3 | 4        17| PA3 (AREF/PCINT3)
                                VCC | 5        16| AGND
                                GND | 6        15| AVCC
(ADC7/!OC1D/CLKI/XTAL1/PCINT12) PB4 | 7        14| PA4 (ADC3/ICP0/PCINT4)
 (ADC8/OC1D/CLKO/CTAL2/PCINT13) PB5 | 8        13| PA5 (ADC4/AIN2/PCINT5)
         (ADC9/INT0/T0/PCINT14) PB6 | 9        12| PA6 (ADC5/AIN0/PCINT6)
         (ADC10/!RESET/PCINT15) PB7 |10        11| PA7 (ADC6/AIN1/PCINT7)
                                    +------------+
