	16.7. Posuvné registry

Obrázek 16.40. 8bit posuvný registr (74164)

     +---\/---+
  A -| 1   14 |- Vcc
  B -| 2   13 |- Q8
 Q1 -| 3   12 |- Q7
 Q2 -| 4   11 |- Q6
 Q3 -| 5   10 |- Q5
 Q4 -| 6    9 |- R
GND -| 7    8 |- C
     +--------+

Obrázek 16.41. 8bit posuvný registr (74165)

        +---\/---+
SH/!LD -| 1   16 |- Vcc
   CLK -| 2   15 |- CLK INH
     E -| 3   14 |- D
     F -| 4   13 |- C
     G -| 5   12 |- B
     H -| 6   11 |- A
   !QH -| 7   10 |- SER
   GND -| 8    9 |- QH
        +--------+

Tabulka 16.7. Funkční tabulka 74165

INPUTS			FUNCTION
SH/!LD	CLK	CLK INH	FUNCTION
L	X	X	Parallel load
H	H	X	No change
H	X	H	No change
H	L	↑	Shift
H	↑	L	Shift

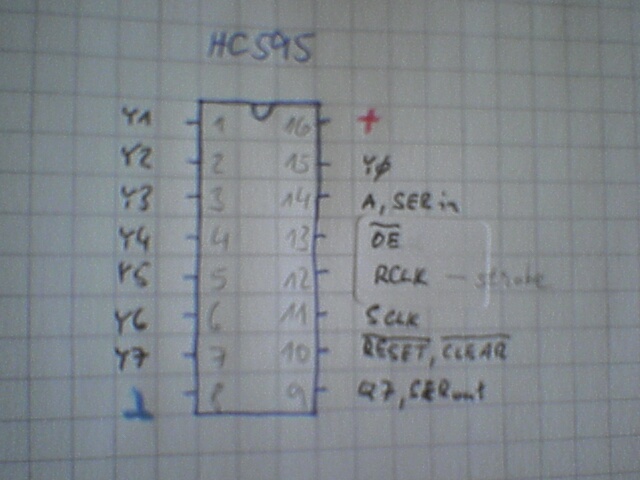

Obrázek 16.42. 74595

     +---\/---+
 Y1 -| 1   16 |- Vcc
 Y2 -| 2   15 |- Y0
 Y3 -| 3   14 |- A
 Y4 -| 4   13 |- !OE
 Y5 -| 5   12 |- RCLK
 Y6 -| 6   11 |- SCLK
 Y7 -| 7   10 |- !RST !SCLR
GND -| 8    9 |- Q7
     +--------+

Obrázek 16.43. Vývody pouzdra DIL16

Obvod se dá krásně použít například pro rozšíření počtu výstupních vývodu jednočipového mikropočítače.

Odkazy:

Using shift registers to extend the microcontroller I/O

Celková zátěž na všechny výstupy 74HCT595 je v součtu 70mA maximálně. Na jeden výstup je to cca 20-35mA.

Cena TPIC6B595 v roce 2007 cca 1.2€.

SN74HC595N, MM74HC595N, MC74HC595N
