12.1.7. Hradlo XOR
Předcházející 12.1. Přehled typů hradel Další

12.1.7. Hradlo XOR

Attributy: id="gate.xor"

Odkazy:

Tabulka 12.7. Funkční tabulka XOR

ABY
000
011
101
110

Schematická značky hradla XOR

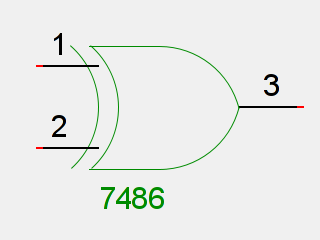

Obrázek 12.7. Americký symbol pro dvouvstupové hradlo XOR

Americký symbol pro dvouvstupové hradlo XOR

Image size 320*240 PNG, EPS.

Ekvivalentní schéma hradla XOR.

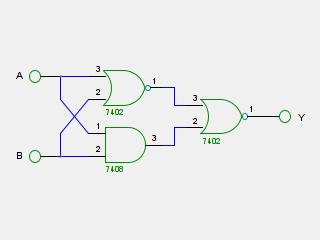

Obrázek 12.8. Náhrada hradla XOR

Náhrada hradla XOR

Image size 640*480 PNG, EPS.

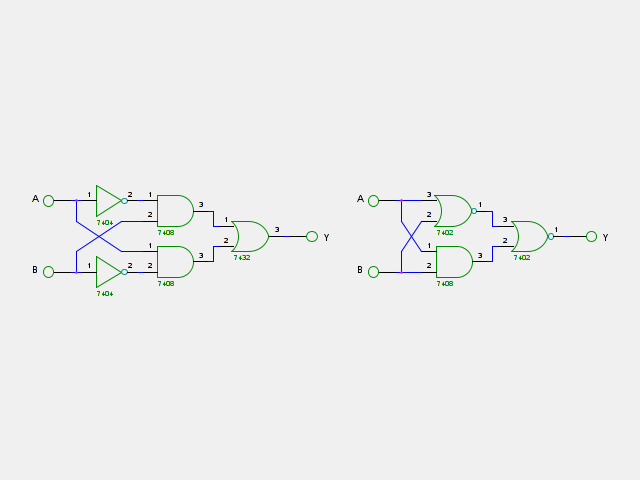

Obrázek 12.9. Náhrada hradla XOR

Náhrada hradla XOR

Image size 320*240 PNG, EPS.
