12.1.2. Invertor, hradlo NOT

Attributy: id="gate.not"

Odkazy:

Tento logický člen má jen jeden vstup a jeden výstup. Funkce je dána tabulkou.

Tabulka 12.2. Funkční tabulka invertoru

AY
01
10

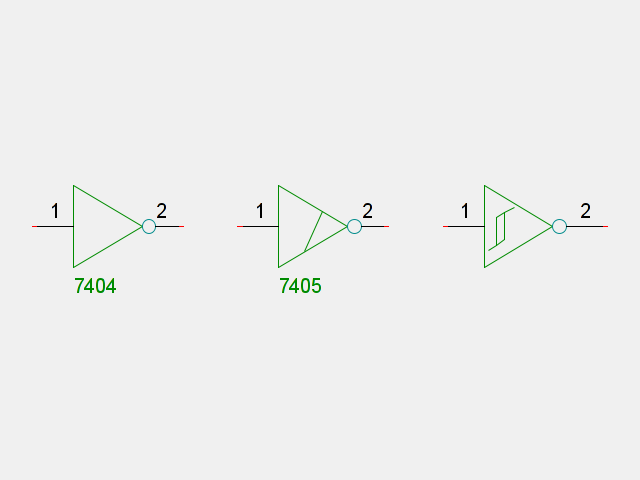

Obrázek 12.2. Americký symbol pro invertor NOT

Americký symbol pro invertor NOT

Image size 640*480 PNG, EPS.
