Převodníky USB RS232 TTL se dají postavit z USB čipů. Dají se i koupit hotové ve formě kabelů či malých destiček. Cena takových řešení se obvykle pohybuje od $10 do $30. Cenově zajímavou alternativou je použít kabely k mobilním telefonum NOKIA. Jejich cena je, při nákupu u čínských obchodníků na Ebay, okolo $2.
Tabulka 49.2. Použitelné kabely
| typ | počet vodičů | |
|---|---|---|
| CA-42 | 3 | Podle HwB Pop-Port se jedná o novější variantu DKU-5 jenž má maximální rychlost 230400 bps. |
| DKU-5 | 4 | Maximální rychlost 115200 bps |
| C-261 | nezkoušeno | |
| DKU-2 | čistý USB kabel | |
| CA-53 | čistý USB kabel | |
| CA-70 | čistý USB kabel |

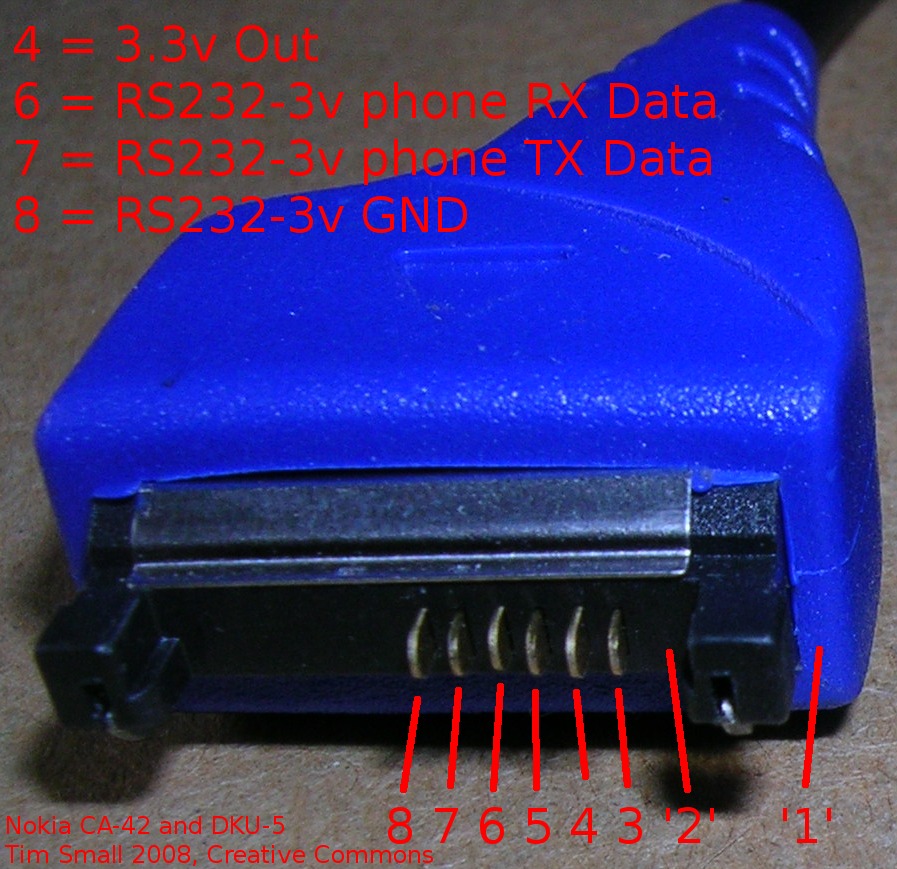

Nejdříve zapojení konektoru na straně mobilního telefonu. Našel jsem následující obrázek.
Podařilo se mi najít stránku se zapojením konektoru Nokia, z této stránky je následující tabulka.
Tabulka 49.3. Zapojení konektoru nokia
| pin | název | popis |
|---|---|---|
| 1 | Vin | Charger input |
| 2 | GND | Charger ground |
| 3 | ACI | Accessory Control Interface / Auto Connect Ignition, (short with pin 2 for handsfreerecognition) |
| 4 | V Out / Vdd+ | For Hansfree (ex. HS-23): microchip power supply |
| 5 | USBPowDet | USB Power Detection, (USB Vcc +5V) |
| 6 | FBus Rx/USB D+ | F-Bus or USB |
| 7 | FBus Tx/USB D- | F-Bus or USB |
| 8 | GND | Data GND (USB GND) |
| 9 | X Mic - | Audio in - External Microphone |
| 10 | X Mic + | Audio in - External Microphone |
| 11 | HS Ear L- | Audio out - External Audio out - left channel |
| 12 | HS Ear L+ | Audio out - External Audio out - left channel |
| 13 | HS Ear R- | Audio out - External audio out - right channel |
| 14 | HS Ear R+ | Audio out - External audio out - right channel |
| plášť | GND | shiled GND |
| |  | |
