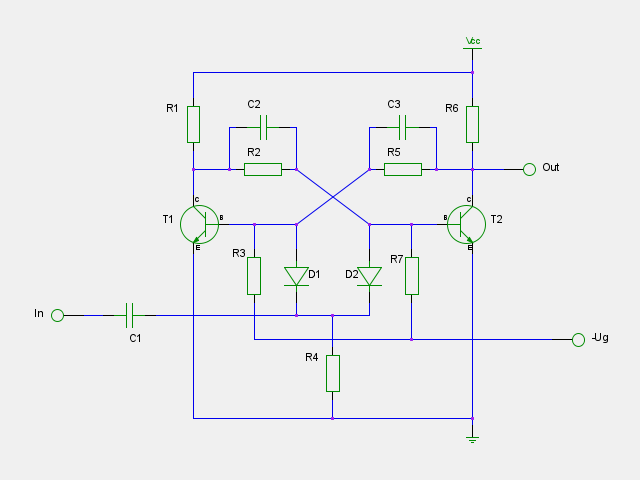

Obrázek 21.2. Tranzistorový bistabilní klopný obvod jako dělička kmitočtu

delicka-kmitoctu.sch, 640x480

Schéma převzato z AR 5/66 strana 19.

Další dělička kmitočtu pochází z AR 6/71 strana 212 z článku Elektronické varhany Herlod.

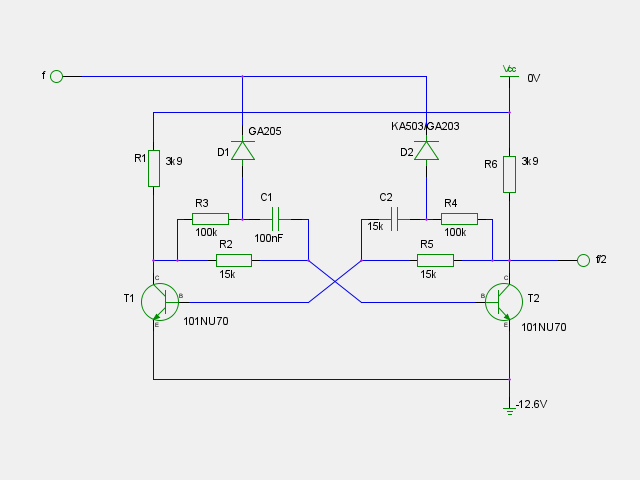

Obrázek 21.3. Delička kmitočtu s germaniovými tranzistory

delic-kmitoctu2.sch, 640x480

Tento dělič je rovněž použit v konstrukci elektronických varhan popsané v RK 6/72 na straně 5.

Další dělič kmitočtu je v konstrukci Elektronické minivarhany od Ing. Eduarda Moravce publikované v AR 1/75 na stranách 15-19.

Jiné zapojení děliče kmitočtu je v AR B 3/77 na straně 89.

Překreslit toto zapojení.

Další varianta tranzistorového děliče kmitočtu je v AR A 5/77 na stran+ 185. V zapojení nejsou použity diody ale kondenzátory.
