Obrázek 18.2.

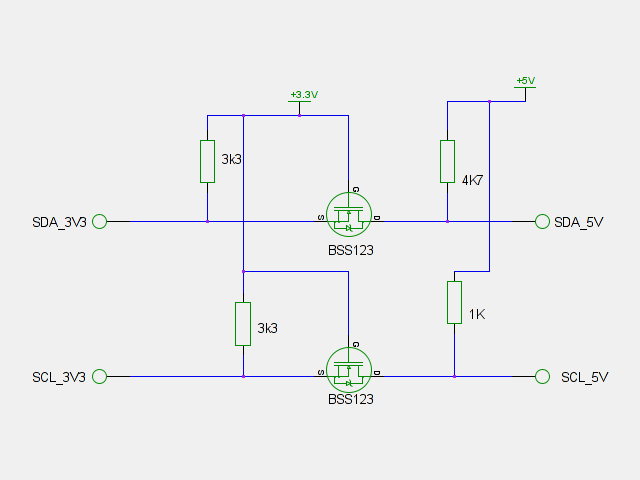

gEDA image schematic:I2C_FET_level_shifter.sch: 640×480 EPS, PNG

Pro podobné účely lze použít obvody MAXIM: MAX3000E, MAX3001E, MAX3002, MAX3003, MAX3004, MAX3005, MAX3006, MAX3007, MAX3008, MAX3009, MAX3010, MAX3011, MAX3012. A možná taky obvody: LM3350 a QS3861.

Obvod: LVCC3245A.

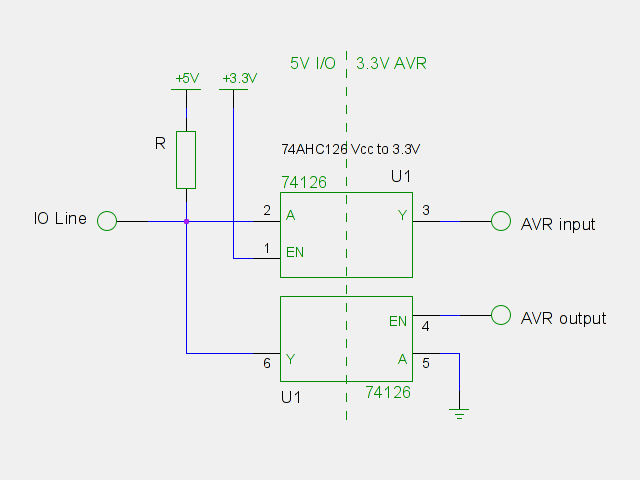

Připojení 5V periferie k 3.3V MCU.

Obrázek 18.3.

gEDA image schematic: 5V_IO_to_3V_AVR.sch: 640×480 EPS, PNG

Na uvedeném schématu je třeba použít obvod 74126 technologie ACT,HCT,AHCT. Důvodem jsou nižší hodnoty V_IH (2.0V) a V_T (1.5V). Údaje o napěťových hodnotách mám z Napěťové úrovně logických obvodů ze serveru MCU.CZ.

Pro napěťové přizpůsobení/oddělení I²C lze také použít obvod PCA9515.

Pro 5 ↔ 3.3 V se dá použít obvod 74LVC245.

Re: 3V ↔ 5V Level shifter When I run into problems of that sort, I usually use one of the buffer/drivers with 5V tolerant I/O. Something like a 74LCX245 would work.

74LVC4245A (5V ↔ 3.3V)
