11.1. LM386 (Low Voltage Audio Power Amplifier)

11.1. LM386 (Low Voltage Audio Power Amplifier)
	Kapitola 11. Zesilovače

Odkazy:

Konstrukce s LM386:

Zesilovač s LM386 [2008-10-09] OK1KVK / OL7C

Obrázek 11.1. Zapojení vývodů pouzdra LM386

         +-----+  +-----+
         |     +--+     |
  GAIN --| 1          8 |-- GAIN
         |              |
-INPUT --| 2          7 |-- BAYPASS
         |              |
+INPUT --| 3          6 |-- Vs
         |              |
   GND --| 4          5 |-- Vout
         |              |
         +--------------+

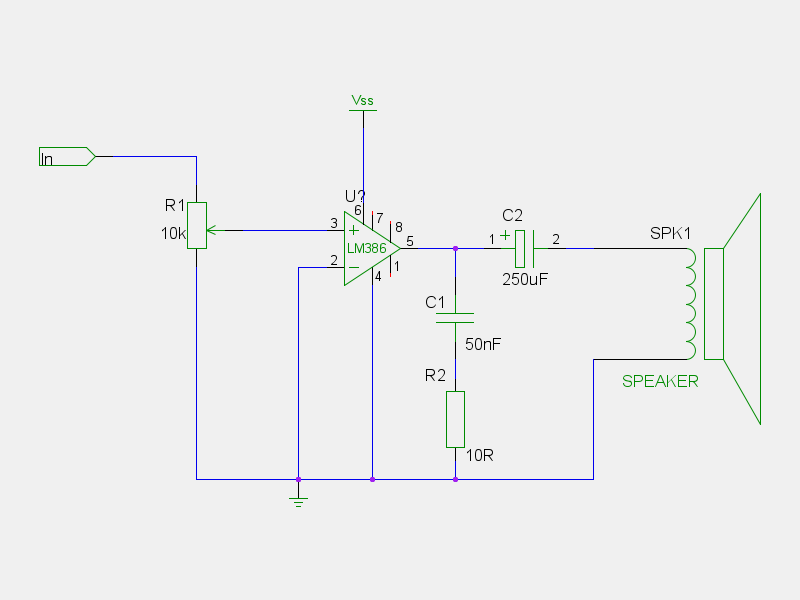

Obrázek 11.2. Zapojení zesilovače s LM386

Mezy vývody 1 a 8 se zapojují součástky určující zisk. Bez zapojení jakýchkoliv součástek je zisk 20. Pokud mezi vývody zapojíme elektrolytický kondenzátor o kapacitě 10μF, bude zisk 200. Pokud sériově s tímto kondenzátorem zapojíme rezistor o odporu 1.2kΩ, bude zisk 50.

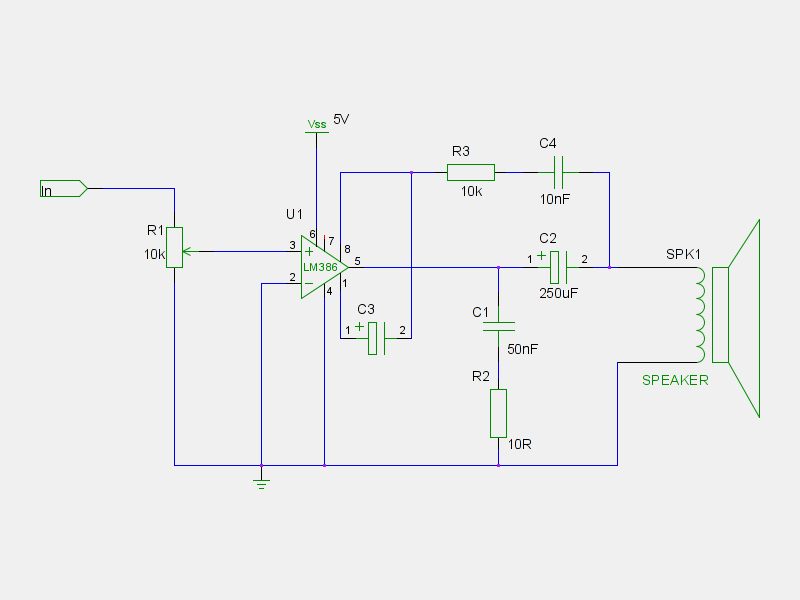

Obrázek 11.3. Zapojení zesilovače s LM386 s nízkým šumem

GEDA, Width*Height: 800x600.

Obrázek 11.4. Zapojení zesilovače s LM386

GEDA, Width*Height: 800x600.
