	16.2. Zesilovače, převodníky úrovní

Attributy: id="cd4049"

Obvod je možno použít jako invertor který snese větší zátěž (nutno konzulovat datasheet) nebo jako oddělovací invertor pro převod signálu z CMOS do TTL. Pro zvýšení zátěže je možno invertory řadit pralelně.

Obrázek 16.1. 4049 invertujcí oddělovač CMOS-TTL

     +---\/---+
Vcc -| 1   16 |- nc
 Y1 -| 2   15 |- Y6
 A1 -| 3   14 |- A6
 Y2 -| 4   13 |- nc
 A2 -| 5   12 |- Y5
 Y3 -| 6   11 |- A5
 A3 -| 7   10 |- Y4
GND -| 8    9 |- A4
     +--------+

Simple Pulse Generator circuit by CD4049

IC 4049 Clock Pulse Generator

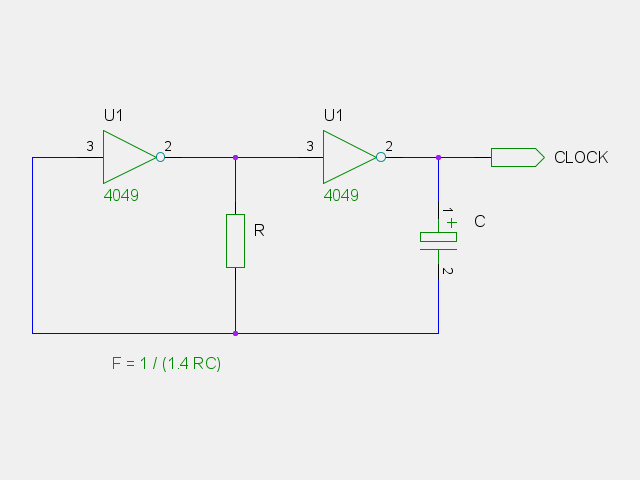

Obrázek 16.2. RC Oscilátor s CD4049

Image size 640*480 PNG, EPS.

Uvedený oscilátor dává výstupní kmitočet podle vzorce.

F = 1 / (1.4 * R * C)

R cca 100K, C 0.01 až 10 μF.
