Tento programátor patří mezi nejjednodušší které jsem viděl. Stačí nam jen konektor na paralelní port, několik odporů a drátky. Je tak jednoduchý, že jsem se rozhodl začít s ním. Ano, paralelní porty, sériové porty a další standardní rozhraní postupně z notebooků mizí a protože můj hlavní počítač je jiš mnoho let notebook, neodzkouším paralení programátor na něm. Ale nějaký starší počítač s paralelním portem doma mám, takže hurů na něj.

Popis zapojení

pin 1 (Strobe) paralelního konektoru připojíme přes odpor 1kΩ na pin SCK procesoru
pin 2 (D0) paralelního konektoru připojíme přes odpor 1kΩ na pin MOSI procesoru
pin 11 (Busy) paralelního konektoru připojíme přes odpor nebo bez něj na pin MISO procesoru
pin 16 (Init) paralelního konektoru připojíme na vývod RESET procesoru
pin 18 (GND) paralelního portu připojíme na GND procesoru.
piny 20 a 21 spojíme a připojíme na zem procesoru (GND).

Hodnoty odborů se v zapojeních která jsem našel liší. Sahají od zhruba 1kΩ až přímému propojení bez odporů.

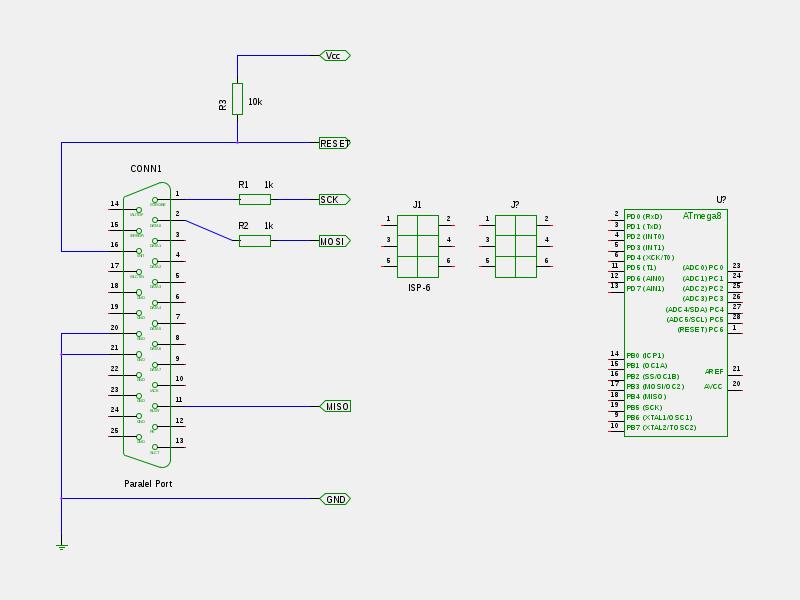

Obrázek 40.13. ISP programátor pro AVR na paralelní port
