77.4.1. Micro 16V

77.4.1.1. Sada instrukcí Micro 16V

Attributy: id="Micro16V" ents=Micro_16V

Odkazy:

Můj odhad: Minipočítač Micro 16 je jedním z ideových dědiců PDP-8. Firma Digico inspirovaná úspěchem PDP-8 se rozhodla postavit minipočítač, kterým by konkurovala PDP-8.

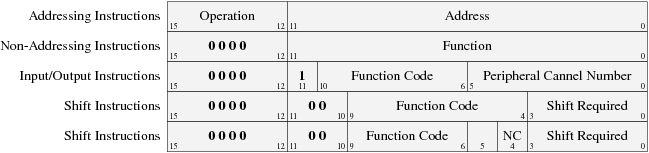

Obrázek 77.2. Formáty instrukcí a dat Micro 16V

Formáty instrukcí a dat Micro 16V

Tabulka 77.2. Přehled základních instrukcí

mnemobinaryoctalhexpopis
 0000............00....0...Instrukce bez adresy
INC y0 001 nnn nnn nnn nnn01nnnn1nnnIncrement Store and Test
JPU y0 010 nnn nnn nnn nnn02nnnn2nnnUnconditional Jump
JPZ y0 011 nnn nnn nnn nnn03nnnn3nnnJump if Zero
GET y0 100 nnn nnn nnn nnn04nnnn4nnnGet Store into Accumulator
STO y0 101 nnn nnn nnn nnn05nnnn5nnnCopy Accumulator into Store
GTI y0 110 nnn nnn nnn nnn06nnnn6nnnIndirect Get
STI y0 111 nnn nnn nnn nnn07nnnn7nnnIndirect Store
AND y1 000 nnn nnn nnn nnn10nnnn8nnnLogical AND
DEC y1 001 nnn nnn nnn nnn11nnnn9nnnDecrement Store and Test
JPS y1 010 nnn nnn nnn nnn12nnnnAnnnJump to a Subroutine
JPN y1 011 nnn nnn nnn nnn13nnnnBnnnJump if Negative
ADD y1 100 nnn nnn nnn nnn14nnnnCnnnAddition
SUB y1 101 nnn nnn nnn nnn15nnnnDnnnSubtraction
ADI y1 110 nnn nnn nnn nnn16nnnnEnnnIndirect Add
JSI y1 111 nnn nnn nnn nnn17nnnnFnnnIndirect Jump ro a Subroutine
